Магнитные трековые системы освещения становятся всё более популярными благодаря своей гибкости и эстетичному внешнему виду. Одним из ключевых параметров, который необходимо учитывать при выборе и установке таких систем, является максимально допустимая нагрузка на шинопровод. В этой статье мы рассмотрим методику расчёта нагрузки для магнитного шинопровода с четырьмя медными линиями и дадим практические рекомендации по его эксплуатации.

Конструкция магнитного шинопровода

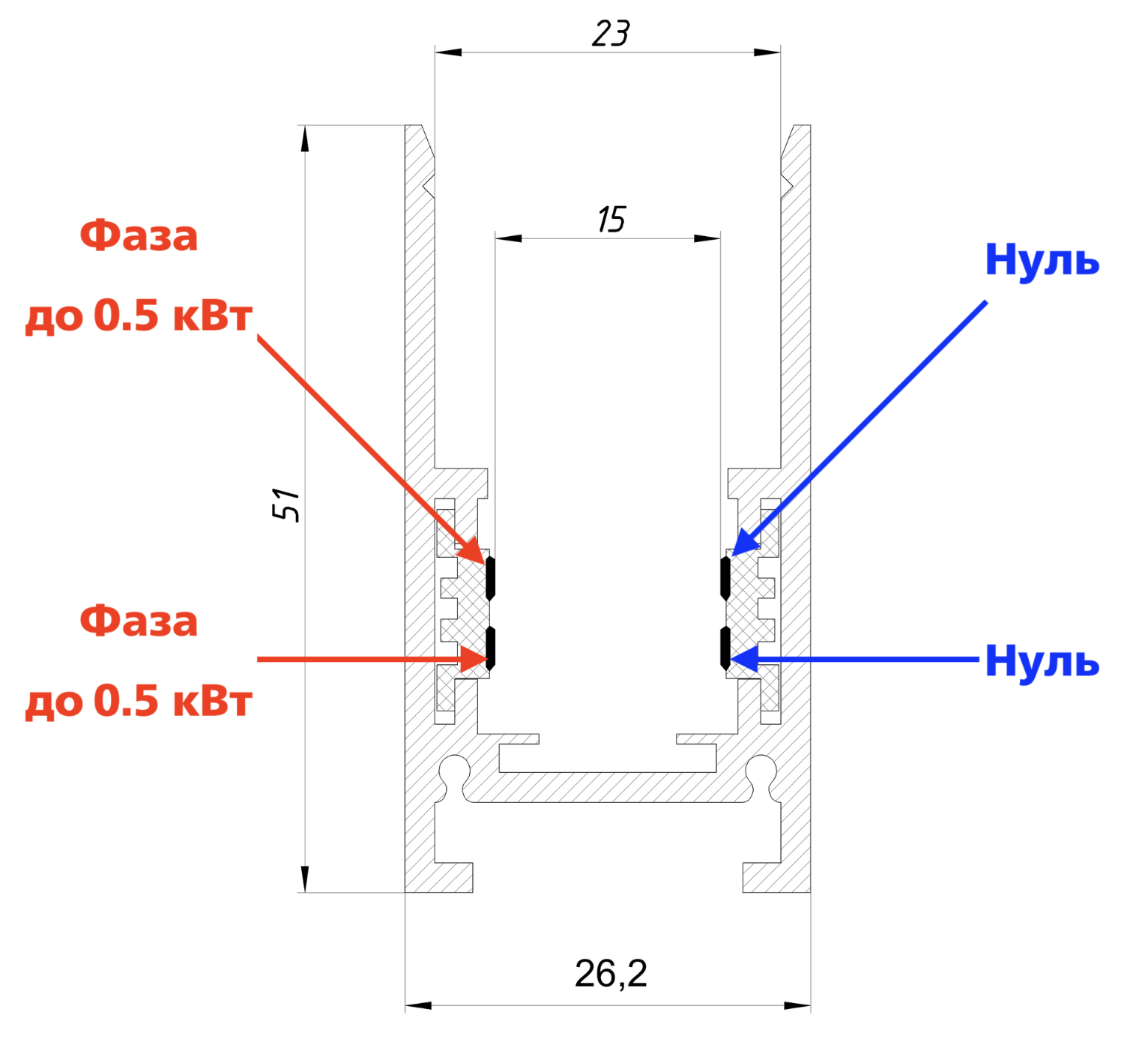

Магнитный шинопровод состоит из четырёх медных линий, что позволяет использовать две фазы с разными конфигурациями подключения:

  • Использование двух линий: одна для фазы, одна для нуля.

  • Подключение всех четырёх линий: две как фазные проводники, две как нулевые.

Для определения допустимой нагрузки необходимо рассчитать токопропускную способность медных проводников.

Расчёт максимально допустимой нагрузки

Данные для расчёта:

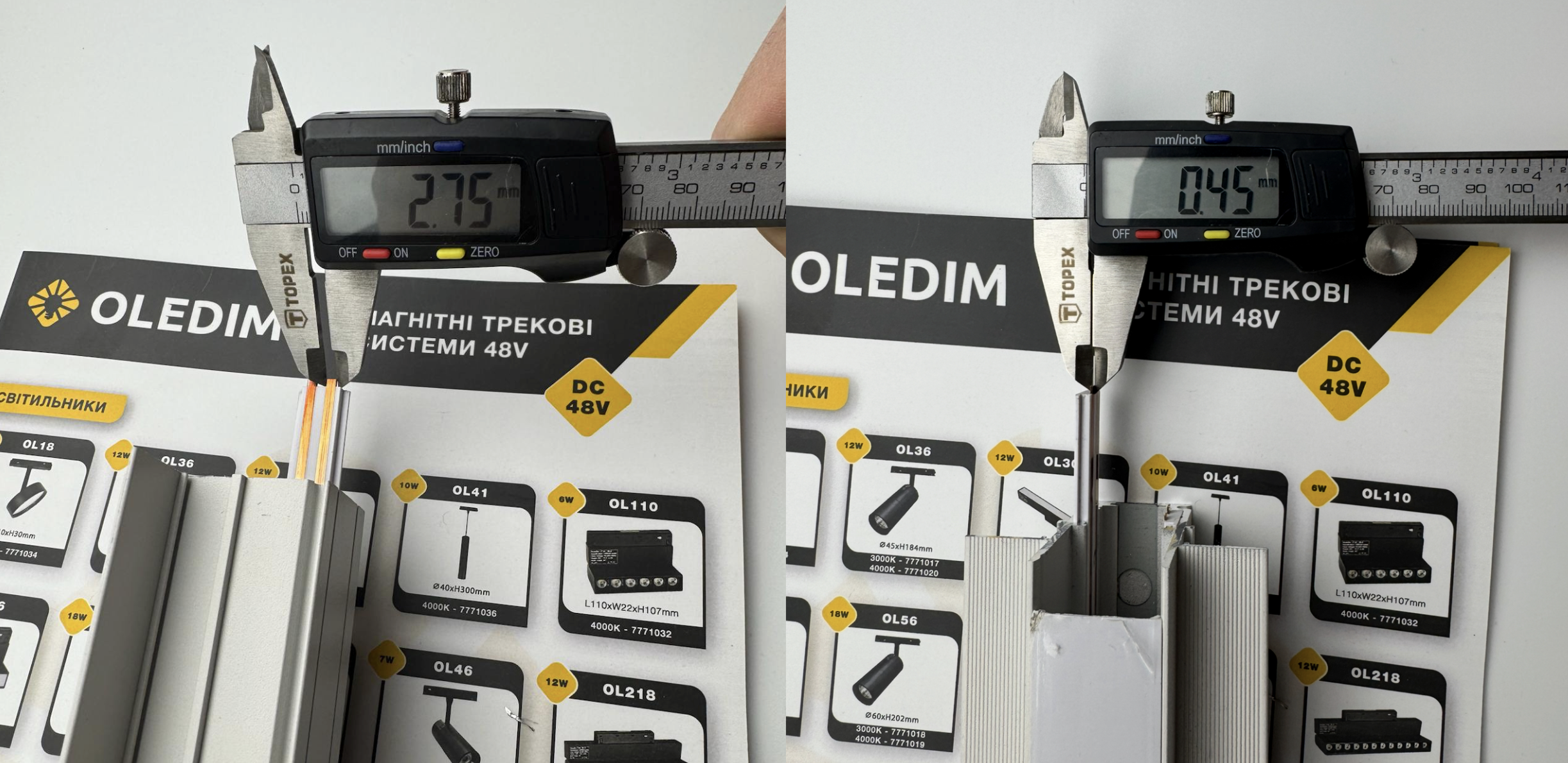

  • Размер медного проводника: 0,45 мм × 2,75 мм.

  • Площадь поперечного сечения проводника:
    S = ширина × высота = 0,45 мм × 2,75 мм = 1,2375 мм²

  • Максимально допустимая плотность тока для медных проводников:

    • Открытая проводка: ≈ 6–8 А/мм²

    • Закрытая проводка: ≈ 4–6 А/мм²

Поскольку проводники размещены внутри шинопровода и частично открыты, примем значение 7 А/мм².

Допустимый ток через одну фазную медную линию:
I = S × J = 1,2375 мм² × 7 А/мм² = 8,6625 А

Максимальная мощность на одну линию при напряжении 48 В:
P = U × I = 48 В × 8,6625 А = 415,8 Вт

Так как используется две фазные линии, общая допустимая нагрузка на шинопровод:
Iобщ = 8,6625 А × 2 = 17,325 А

Общая мощность при напряжении 48 В:
Pобщ = 48 В × 17,325 А = 831,6 Вт

Практическое использование расчётной нагрузки

Реально ли использовать 831 Вт в шинопроводе?

На практике магнитные трековые системы обычно используют блоки питания мощностью 100–200 Вт, максимальные доступны до 400 Вт. Рекомендуется оставлять запас мощности около 20% для компенсации возможных скачков напряжения, что даёт эффективную нагрузку примерно 320 Вт. Это значительно меньше расчётной нагрузки на одну фазу, что подтверждает надёжность и запас системы.

Физические ограничения:

Рассмотрим пример: популярные светильники OL300 имеют мощность 10 Вт и длину 30 см. Для полного использования мощности шинопровода (831 Вт) потребуется около 83 светильников — это 25 метров только самих светильников. С учётом соединительных элементов общая длина превысит 27 метров. Такая конфигурация маловероятна даже для коммерческих объектов из-за сложности зонирования и снижения энергоэффективности.

Вывод:

Хотя теоретически шинопровод может выдерживать до 831 Вт, на практике такая загрузка маловероятна. В большинстве случаев освещение делят на группы для удобного управления, что делает полную загрузку нецелесообразной.

Рекомендации для безопасной эксплуатации

  • Выбор блока питания: Перед установкой необходимо проверить суммарное потребление светильников и подобрать блок питания с запасом.

  • Зонирование освещения: Разделение светильников на группы для удобства и повышения энергоэффективности.
