Магнитные трековые системы освещения от Led Room предоставляют исключительную гибкость в оформлении интерьера, позволяя легко добавлять и изменять светильники в соответствии с потребностями помещения. Это особенно актуально для пространств с разными функциональными зонами, таких как кухни-студии или спальни, где важно создавать отдельные сценарии освещения. Например, на кухне-студии можно настроить одну фазу для рабочей зоны, а другую — для зоны отдыха или обеденного стола, с возможностью независимого управления каждой из них с помощью двухклавишного выключателя. В этой статье мы рассмотрим два основных метода подключения магнитных трековых шинопроводов на две фазы и их особенности.

Светильники для разных фаз

Для реализации двухфазного подключения используются светильники, предназначенные для работы на различных фазах шинопровода:

  • OL300A — работает на фазе A (верхняя линия шинопровода);

  • OL300B — работает на фазе B (нижняя линия шинопровода).

Преимущества двухфазного подключения

Подключение магнитных трековых систем на две фазы позволяет:

  • Индивидуальное управление группами светильников: возможность отдельно включать и выключать светильники в разных зонах помещения.

  • Равномерное распределение нагрузки: снижение риска перегрузки электросети за счёт распределения потребляемой мощности между двумя фазами.

  • Подключение более мощных систем: обеспечение стабильной работы освещения при использовании большого количества светильников.

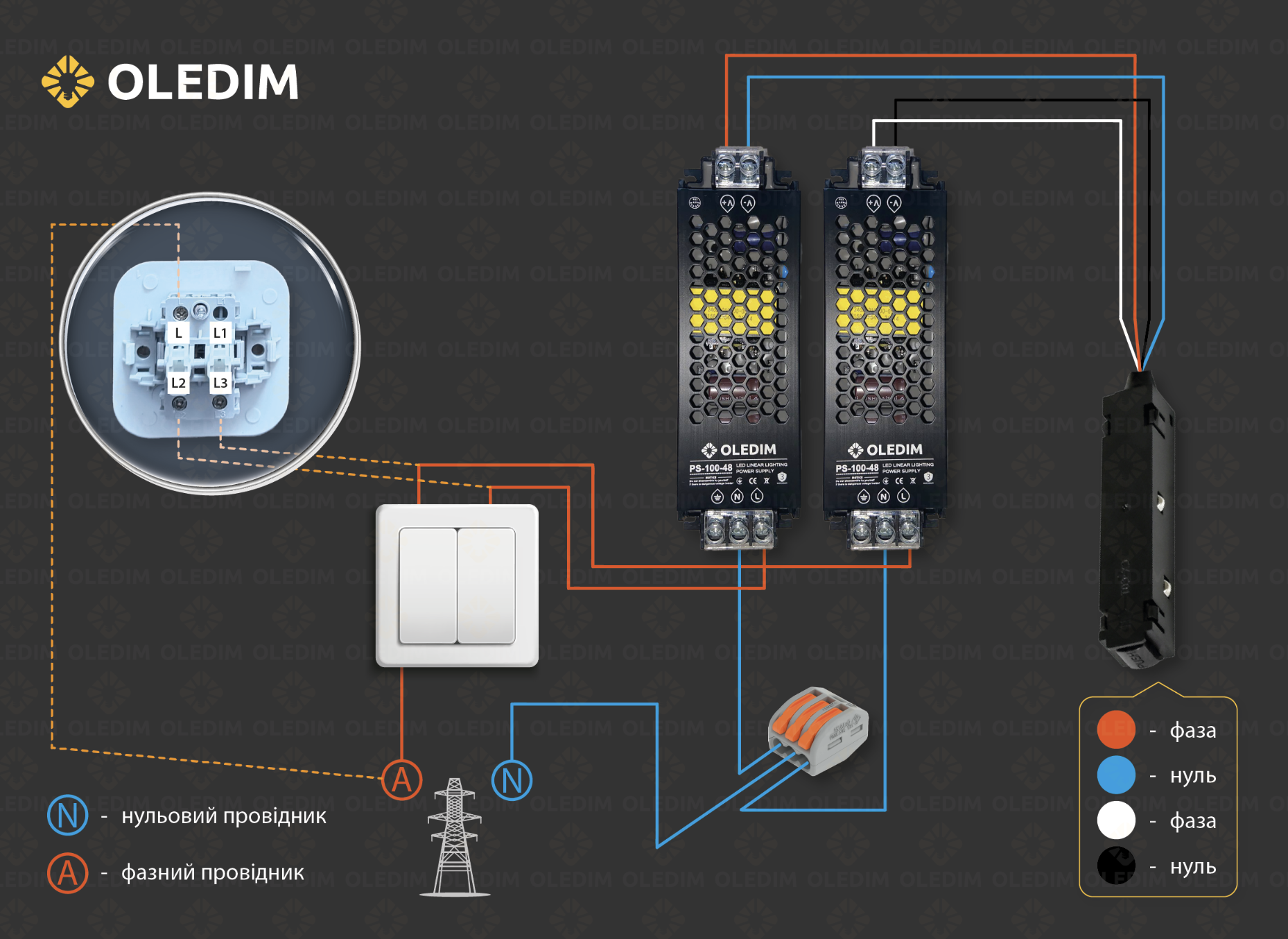

Метод 1: Подключение выключателя к блокам питания

Этот способ предполагает использование двух отдельных блоков питания и двухклавишного выключателя для управления каждой фазой.

Схема подключения:

  1. На входе питания шинопровода находятся четыре провода: две фазы и два нуля.

  2. Каждый блок питания подключается к соответствующей линии шинопровода: один — к верхней, другой — к нижней.

  3. Двухклавишный выключатель управляет подачей напряжения на каждый блок отдельно.

Преимущества:

  • Распределение нагрузки между двумя блоками питания.

  • Блоки питания не остаются постоянно под напряжением, что может продлить срок их службы.

Недостатки:

  • Необходимость использования двух блоков питания.

  • Возможна небольшая задержка при включении светильников.

Метод 2: Выключатель после блока питания

В данном случае используется один мощный блок питания с двумя выходами и двухклавишный выключатель для управления подачей напряжения на разные линии шинопровода.

Схема подключения:

  1. Входные 220 В подключаются к блоку питания.

  2. Два нулевых провода подключаются к выходу V- блока питания.

  3. Две фазы подключаются к выходам выключателя, который управляет подачей напряжения на соответствующие линии шинопровода.

Преимущества:

  • Использование только одного блока питания упрощает систему.

  • Меньшее количество компонентов упрощает монтаж и обслуживание.

Недостатки:

  • Блок питания постоянно находится под напряжением, что может повлиять на его ресурс.

  • В целях безопасности блок питания рекомендуется размещать в электрощите.

Выводы

Выбор между двумя методами подключения зависит от конкретных потребностей и условий эксплуатации:

  • Метод 1 подходит в случаях, когда необходимо полностью отключать блоки питания, например, для снижения энергопотребления в нерабочие часы.

  • Метод 2 оптимален для упрощения системы и сокращения количества компонентов, особенно если блок питания установлен в электрощите.

В интернет-магазине Led Room вы можете приобрести светильники для обеих фаз и все необходимые комплектующие для реализации выбранного способа подключения.

Обратите внимание: Правильный монтаж и подключение магнитных трековых систем требуют профессиональных знаний и навыков.
