Світлодіодні стрічки — це не лише стильне, а й функціональне рішення для освітлення. Проте стандартна довжина рулону становить 5 метрів, і в багатьох випадках потрібно розширити систему або адаптувати її до конкретної зони. У таких ситуаціях важливо знати, як правильно з'єднати стрічки — між собою, з блоком живлення чи контролером.

Основні методи з'єднання LED-стрічок

Метод 1: Паяння

Пайка — це найнадійніший спосіб з’єднання, що гарантує стабільний електроконтакт.

Потрібні інструменти:

  • Паяльник (25–40 Вт)

  • Олово, флюс

  • Дроти 0,75 мм² (червоний — +, чорний — –)

  • Термоусадка або ізоляційна стрічка

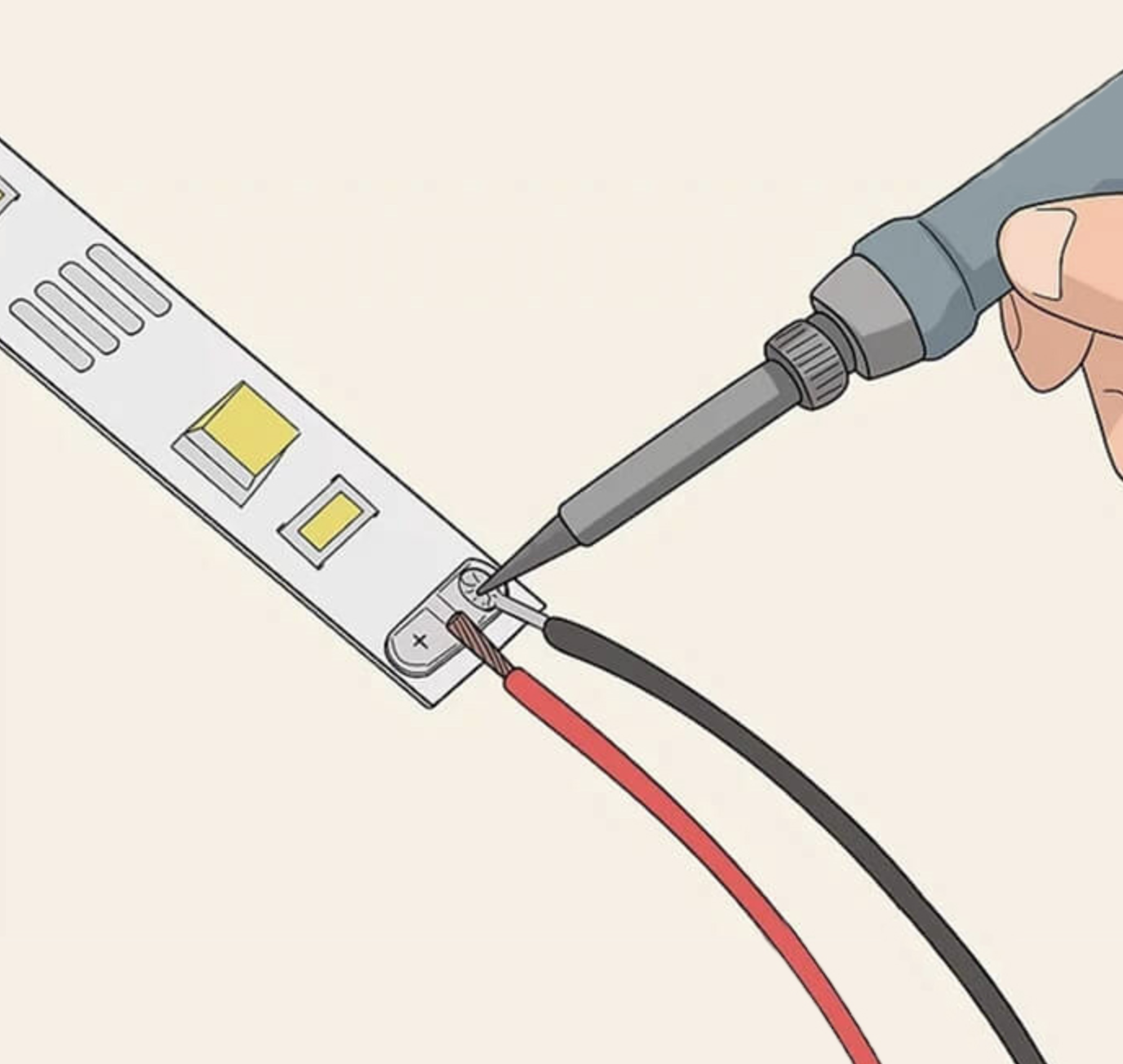

Процес пайки:

  1. Відріжте стрічку по маркеру (позначки з ножицями).

  2. Очистіть контакти від лаку.

  3. Припаяйте дроти — дотримуючись полярності.

  4. Надягніть термоусадку, прогрійте феном/запальничкою.

Плюси пайки:

  • Надійність

  • Витримує навантаження та вологість

Мінуси:

  • Потрібен інструмент і навички

  • Потребує більше часу

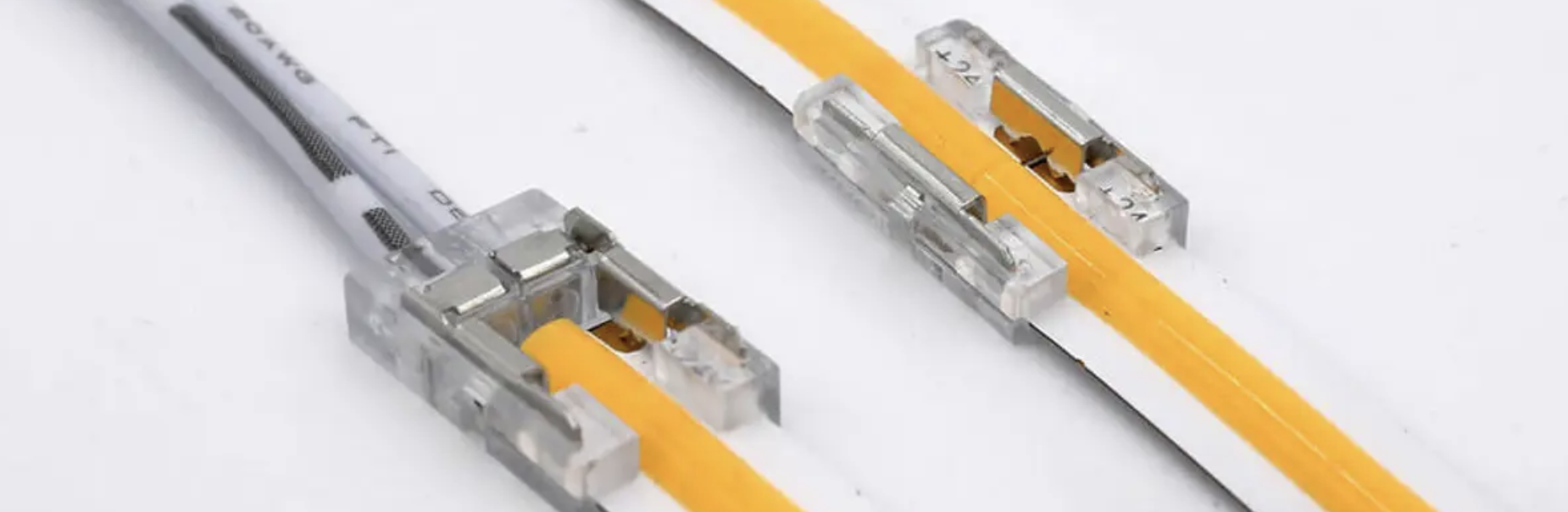

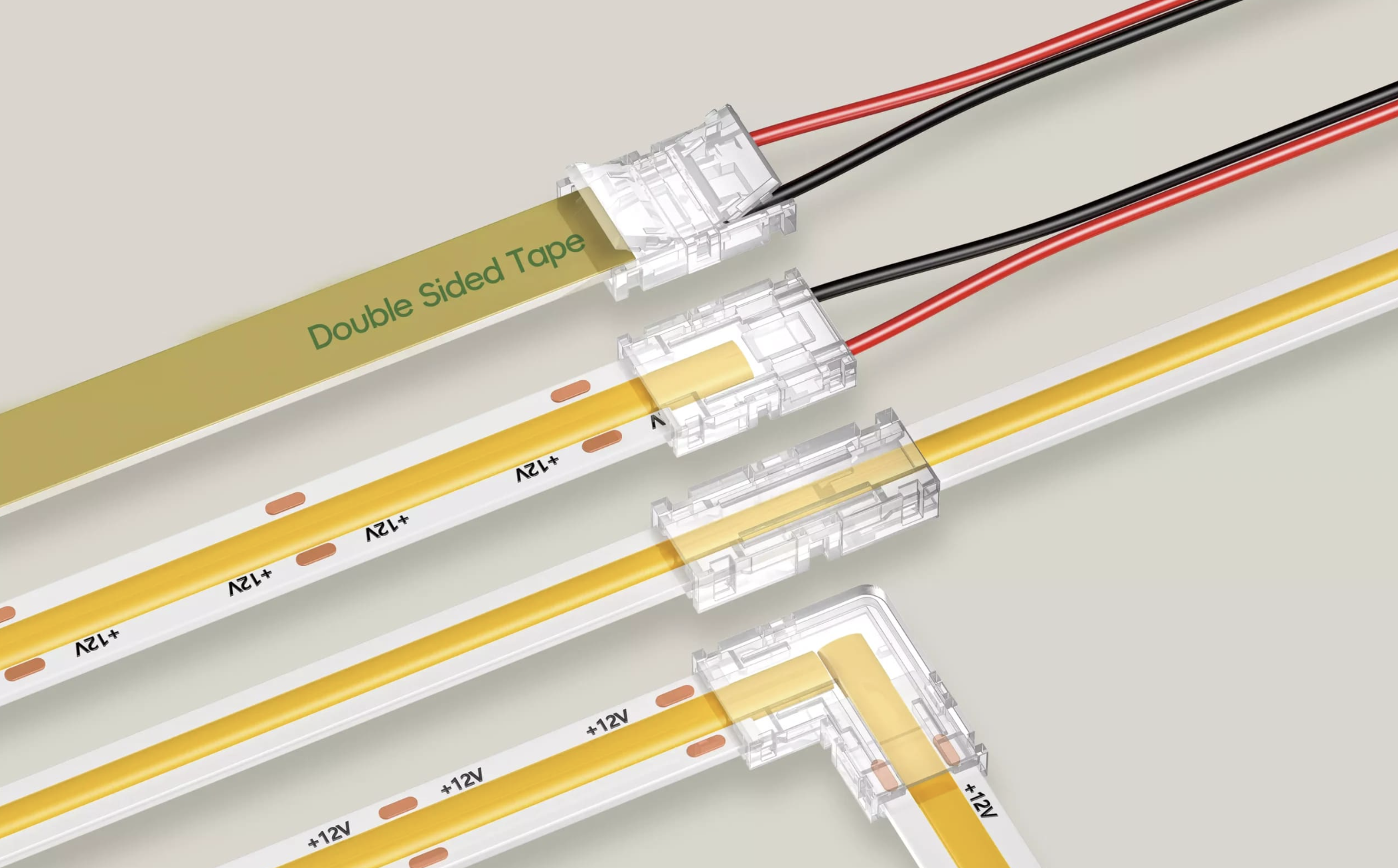

Метод 2: Використання конекторів

Це найпростіший спосіб, який не потребує паяння.

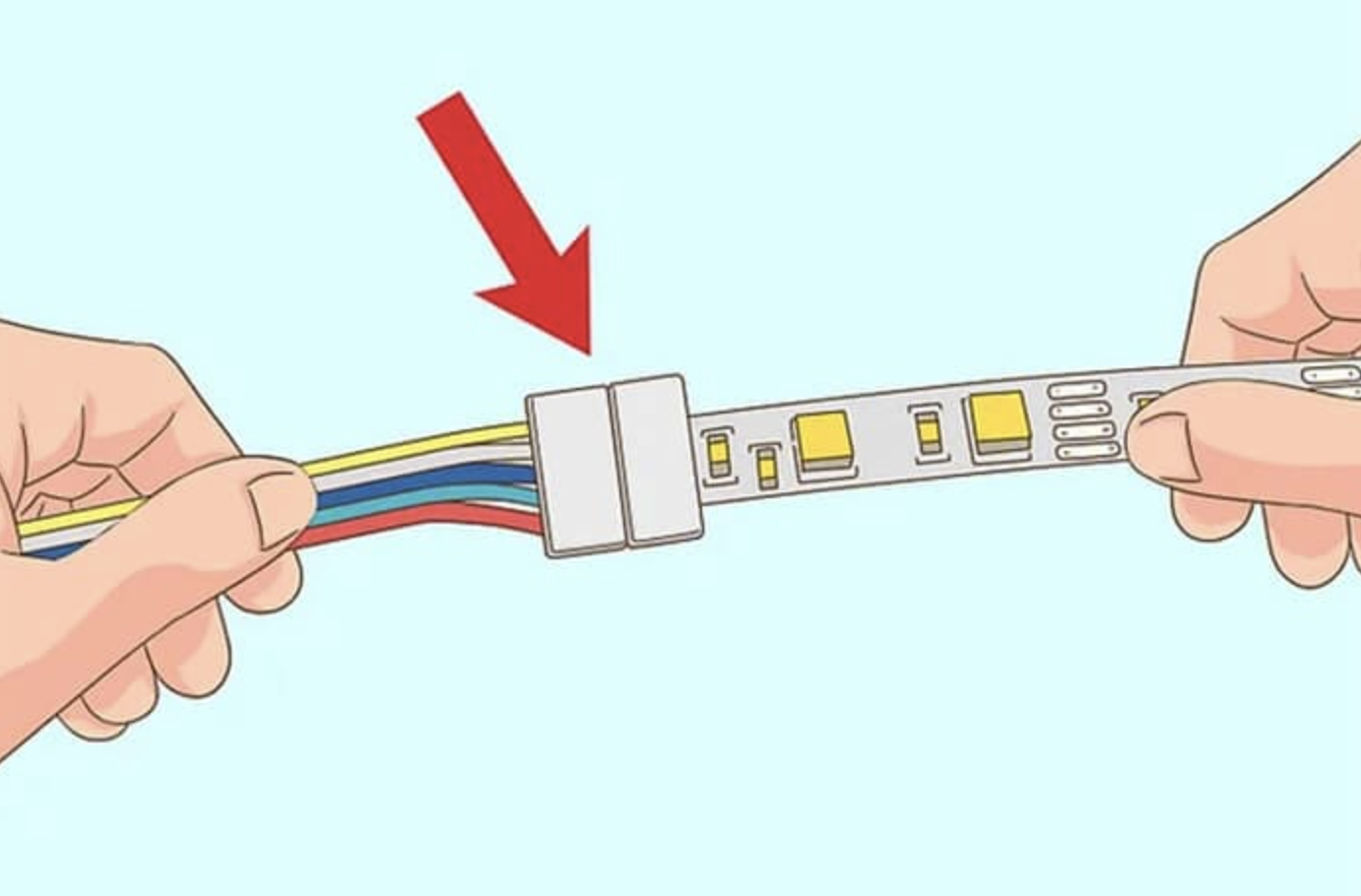

Як працюють конектори:

  1. Відкрийте кришку конектора.

  2. Вставте стрічку так, щоб контакти збіглись.

  3. Закрийте конектор — він сам зафіксує лінії.

Коли обирати цей варіант:

  • Якщо ви не маєте паяльника

  • Потрібно з'єднати багато стрічок швидко

  • У тимчасових проектах

Мінуси:

  • З часом може погіршитись контакт

  • Потрібна точність при встановленні

Полярність при з'єднанні

Як не сплутати плюси і мінуси

  • Монохромна стрічка:
    🔴 Червоний = +
    ⚫ Чорний = –

  • RGB-стрічка:
    🟢 Зелений = канал G
    🔵 Синій = канал B
    🔴 Червоний = канал R
    ⚫ Чорний або білий = загальний плюс (+)

⚠️ Полярність має значення — неправильне з’єднання може знищити світлодіоди.

Різання та підготовка LED-стрічок

Де можна обрізати

Різати стрічку можна лише в місцях із маркуванням, зазвичай кожні 3 діоди.

✂️ Використовуйте гострі ножиці і не пошкоджуйте мідні контакти.

Підготовка:

  • Якщо відсутні дроти — припаяйте вручну

  • Для RGB стрічки — мінімум 4 контакти

Ізоляція місць з'єднання

Ізоляція — критично важливий крок, особливо у вологих зонах.

Як використовувати термоусадку:

  1. Надягніть трубку до пайки

  2. Припаяйте і протестуйте з’єднання

  3. Нагрійте трубку феном — вона обтисне контакт

🧰 Альтернатива: ізоляційна стрічка, але вона менш довговічна

Поради та застереження

  • Не з’єднуйте 12V і 24V стрічки разом

  • Не з’єднуйте стрічки різних типів без контролера

  • Не скручуйте дроти без фіксації — пайка або клема обов’язкова

  • Не натягуйте з’єднані стрічки — це викликає обрив контактів



З'єднання LED-стрічок — це просте, але відповідальне завдання. Обирайте метод згідно з проєктом, не забувайте про полярність, ізоляцію і якість контактів. І головне — не бійтеся спробувати! Навіть без паяльника можна створити ефективну та безпечну систему підсвітки.
